芯片上的药物,创新的体外临床前筛选 |
产品类型 |
产品图片 |
简介 |
适用孔板 |
孔板信息 |
适用24孔板仪器 |
HyperCAM Delta ![]() ![]() |

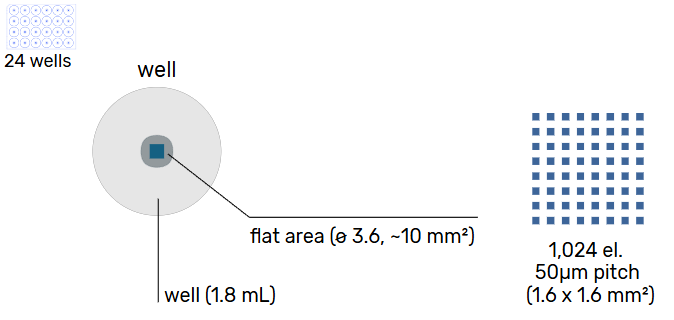

这款产品是首个24孔高密度微电极阵列(HD-MEA)平台,能够同时从所有孔和电极进行电生理数据记录。该平台不仅具备强大的数据采集能力,还设计了未来升级的潜力(96孔板升级),以应对更高需求和功能扩展。这种创新的设计使得用户能够在同一平台上进行大规模、高效的细胞电活动监测,并能够根据未来的技术进步进行功能增强,确保其在长期使用中的可持续性和灵活性。 |
![]() |
24孔CorePlate™:
|
适用6孔板仪器 |
HyperCAM Alpha ![]() ![]() ![]() |
HyperCAM Alpha 提供了高分辨率的功能性筛选平台,采用多孔板格式。其受控环境支持无标记动力学体外分析,使实验更加灵活且高效。每孔集成的微芯片具有大范围的传感区域,可以用于测量细胞培养、脑切片或脑类器官等多种样本类型。 HyperCAM Alpha 配备了最新一代 FPGA 加速器,能够实时管理来自最多 13,824 个电极(每孔 2,304 个)同时记录的高分辨率数据。复杂的操作由精密的系统处理,用户只需专注于测量神经元的功能特性,系统便会自动进行数据管理和处理,大大简化了实验流程。 |
![]() ![]() ![]() |
CorePlate™ 6W 38/60 技术规格:
¶ 孔微芯片
¶ 微芯片配置 1
¶ 微芯片配置 2
¶ 微芯片配置 3
¶ 孔
|
适用单孔板仪器
|
BioCAM DupleX ![]() |
BioCAM DupleX 是一款最先进的高分辨率微电极阵列平台,也被称为多电极阵列(MEA),专为强大的体外功能成像而设计。该平台具备双向电极,能够同时以 20 kHz 的频率记录高密度电生理数据,并通过 4,096 个微电极实现神经网络电刺激。 BioCAM DupleX 提供的高分辨率电生理数据可以为神经科学研究提供深刻的洞察力,支持多种实验需求。平台支持经典的平面二维细胞培养,同时也兼容创新的三维 HD-MEA 技术,使其适用于更为复杂的生物模型,如类脑器官和神经网络的研究。 此外,BioCAM DupleX 可与3Brain最新一代Khíron芯片兼容,后者配备了 4,096 个µNeedle 电极,能够穿透结构化脑组织,从生物模型(如脑切片、类器官或球体)内部获取信号,进一步提升了数据获取的深度与精度。 |
![]() ![]() ![]() |
¶ CorePlate™ 1W 38/60
¶ CorePlate™ 1W 27/42L
¶ CorePlate™ 1W 51/81
|
传统实验手段 | 3Brain方法 |
|
|
¶ 显微镜基础的高内涵筛选方法的障碍光毒性(Phototoxicity): 这是由于显微镜使用的光源对细胞产生的潜在伤害。高强度的光照可能导致细胞损伤或改变细胞的正常生理状态。 光漂白(Photobleaching): 长时间的光照会导致荧光染料的退色,从而使图像的质量下降,影响实验的准确性和可重复性。 染料介导的细胞生理修改: 使用荧光染料标记细胞可能会影响细胞的正常生理功能,导致实验结果不准确。 时域分辨率差: 这些技术依赖于顺序测量,而不是实时、并行地捕捉多个细胞的数据。这导致了时域分辨率差,无法有效捕捉快速的生理变化。 ¶ 传统微电极阵列(MEA)和膜片钳技术的限制空间分辨率差: 传统MEA和膜片钳技术在空间分辨率方面存在问题,尤其是在同时监测多个细胞或复杂网络时,难以提供足够细致的空间信息。 噪音(Noise): 这些技术在数据采集过程中容易受到噪音干扰,影响信号的清晰度和准确性,尤其是在高通量实验中。 低通量(Low throughput): 传统方法往往需要大量的手动操作和逐孔或逐细胞的测量,因此通量较低,不适合大规模筛选。 |
¶ 处理核心与细胞网络的结合
¶ 没有速度和带宽限制
¶ 通过机器学习分析获得精确数据
|
它可以通过更高的分辨率(与当前方法相比)来揭示细胞行为和信号的细节。这种高效的数据处理能力使得用户可以深入挖掘细胞间的互动和网络动态。
![]() |
||
¶ 快速片上处理
|
¶ 数据优化管理
|
¶ 利用人工智能(A.I.)
|
![]() ![]() |

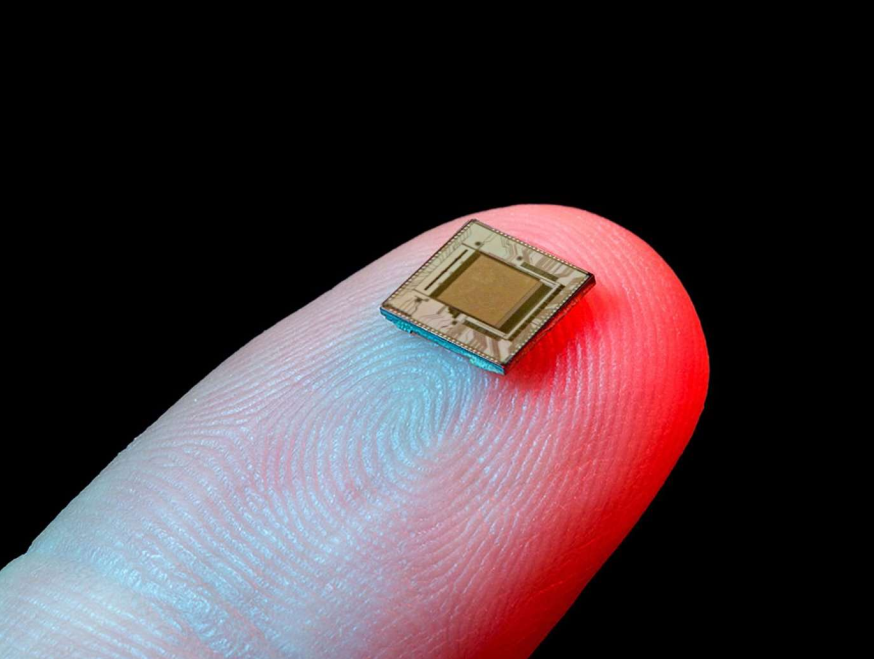

¶ 1. 第一个3D CMOS芯片
¶ 2. 4,096金涂层感应电极(单孔板芯片)
¶ 3. 生物兼容性聚合物隔离
¶ 4. 微流控通道
¶ 5. 双向细胞电子接口
¶ 6. 芯片上信号处理
|
![]() |
![]() |
![]() |
传统的微电极阵列(MEA)通常在二维平面上进行细胞电生理信号的采集,分辨率较低,无法有效地捕捉到细胞网络在复杂三维结构中的动态活动。 | 3Brain的CorePlate™ 2D技术能够在二维平面上提供更高的分辨率,这意味着在二维细胞培养系统中,能够获取更多细节和更精确的信号。 | 3D技术突破了二维的局限,能够在三维空间中以极高的分辨率进行信号采集。这意味着该技术可以在更接近生理环境的模型中进行细胞行为的实时监测,如脑类器官、三维神经元培养物等。通过3D技术,能够捕捉到细胞之间的相互作用和网络动态,以及信号传播在三维空间中的复杂性。 |
复杂性和数据深度增加 |
||
为什么CorePlate™ 3D技术能增加负责性和数据深度? CorePlate™ 3D的关键优势在于其能够在三维结构中进行精确测量,这对于复杂的细胞和组织(尤其是神经元网络和类器官)研究尤为重要。传统的平面技术无法全面测量三维组织中的神经元电活动,因此CorePlate™ 3D通过其独特设计,提供了更强的研究和分析潜力。 |
||
|
|
|
¶ 测量优势可重复探测细胞结构,无需标记,深入访问生物学相关的细胞。 |
¶ 集成微流控技术提高细胞存活率,完美的化合物传递。 |
¶ 保持组织完整性简便、非破坏性固定,多次使用,快速更换。 |
CorePlate™ 3D 是与神经科学家共同开发的,专为神经科学研究而设计 | |
![]()
|
¶ 探索体外类器官和离体大脑切片CorePlate™ 1W-3D 38/60/90 能够以前所未有的深度和分辨率研究三维细胞网络。我们的实时生物信号处理微芯片扩展了无需标记的功能成像概念,超越了传统的光学方法。 我们的双向像素阵列技术使研究人员能够通过定向发送和读取生物信号,直接与细胞进行交流。与其他细胞-电子接口相比,CorePlate™ 1W-3D 38/60/90 具有许多独特的优势:
|
![]() |
|
![]() |
|
![]() |
CorePlate™3D和脑类器官 | |
![]() |
¶ 超越界限,开启新发现3D芯片比平面技术捕获的信号多20-50倍
|
![]() |
CorePlate™ 2D vs. 3D 微芯片在大脑切片上的对比 | |
大脑切片 2D 记录 | 大脑切片 3D 记录 |
![]() ![]() ![]() |
![]() ![]() ![]() |
¶ 迎接最细致的内部视角
|
芯片上微流控通道用于 3D 模型系统 | |
![]() ![]() ![]() |
¶ 为药物筛选和表型筛选而开发来自下方的自由营养物质和氧气流动 提高细胞存活率和健康:微流控系统能够提供稳定的营养和氧气供应,有助于保持细胞的生长环境,从而提高细胞的存活率和生理状态,确保实验结果的准确性和可重复性。 保持组织完整性:通过模拟真实生理环境,这种系统有助于维持细胞的结构和功能,减少细胞损伤,尤其在进行长时间的实验或培养时。 高效且便捷的化合物传递:微流控技术能够精确地控制药物或化学物质的输送,不仅提高了传递效率,还使得化合物在细胞或组织模型中的分布更加均匀,从而优化了药物筛选过程。 |
3Brain高分辨率微电极阵列分析系统—Brainwave 5软件
